产品简介：
重型高架库比普通仓库的设计和建设要求特殊一些，因为使用高层货架，仓库的地坪承载能力要比普通仓库大好几倍。要建造具有相当承压的地坪，就必须考虑建库地址的地质状况。如您有需要，可以先与我们联系。我们会安排专业的工程师现场勘查，并根据场地实际情况设计最适合您仓库场地的重型货架设计图。
重型货架是重型仓储货架的代表，货架系统主体为横梁式货架系统，区别在于货架底部地面上加装“三向堆垛叉车”的行动轨道。货架系统的堆垛通道宽度稍大于托盘货物的宽度，高密度的存储需求得以实现，同时继承了横梁式货架系统的所有优点，货架系统所收纳的所有的物料均具备 100%的可选性，叉车可随时存储任一托盘货物。快速的存储效率，非常高的存储密度，带来的是显著的生产效率与成本效益。
货架由于客户提供场地的差异性，材料的多样性。所以没有常规的统一的整架规格。一般常规的立柱采用 80mm*60mm、100mm*80mm 或其他更大规格的材料。
重型货架一般满足货架单层载荷进行选料，我们在规格上的选择上会根据场地与客户要求的载荷提供合适客户需求的规格。

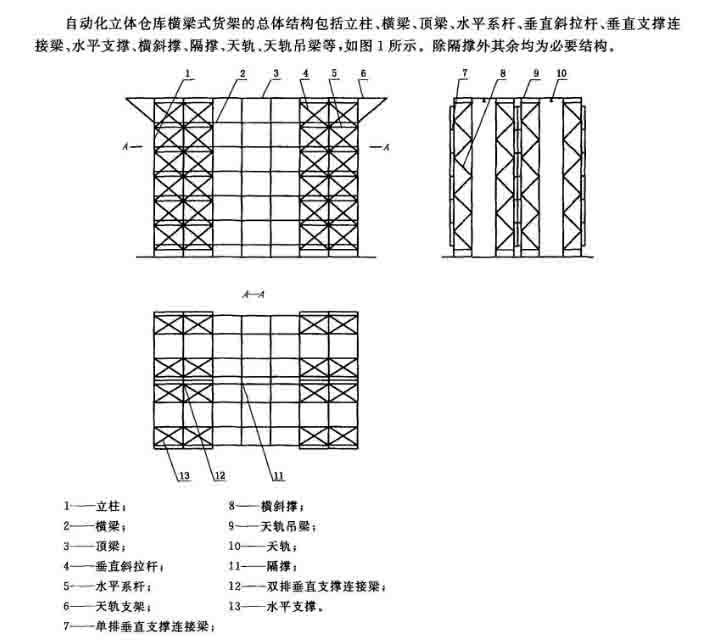

立体仓库横梁式货架总体结构及构成
立体仓库横梁式货架的总体结构包括立柱、横梁、顶梁、水平系杆、垂直斜拉杆、垂直支撑连接梁、水平支撑、横斜撑、隔撑、天轨、天轨吊梁等，除隔撑外其余均为必要结构。

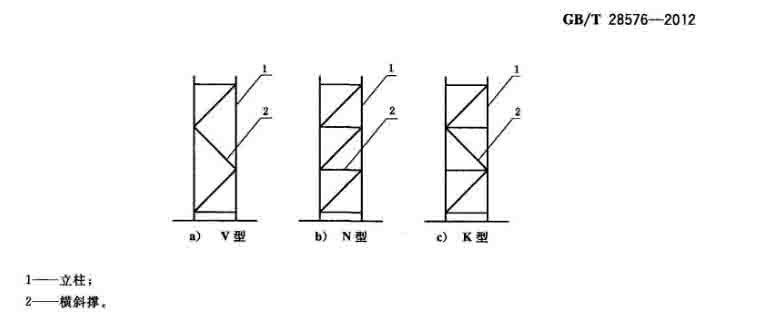

立柱片结构
立柱片由两根立柱和横斜撑组成，有 V 型、N 型或 K 型三种类型。

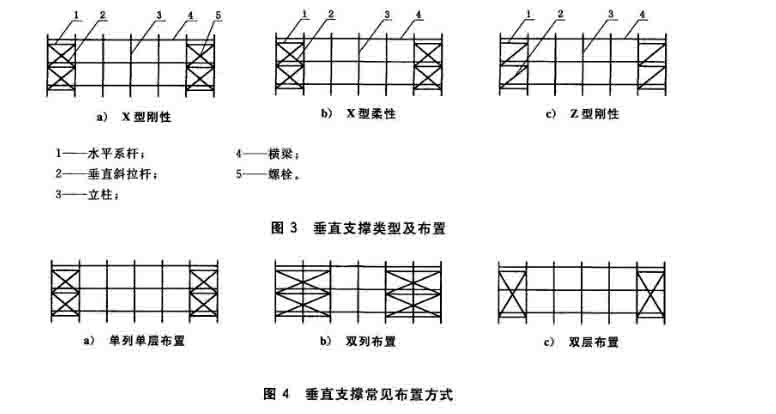

垂直支撑结构
垂直支撑由水平系杆和垂直斜拉杆组成，有X 型刚性、X 型柔性和Z 型刚性三种类型，如下图所示。每对垂直支撑可跨越1 层或2层，也可跨越1 列或2 列。
立体仓库牛腿式货架总体结构及构成
自动化立体仓库牛腿式货架的总体结构包括立柱、横斜撑、悬臂撑、连续梁、顶梁、水平系杆、垂直斜拉杆、水平支撑、垂直支撑连接梁、隔撑、天轨、天轨吊梁等。
自动化立体仓库牛腿式货架总体结构

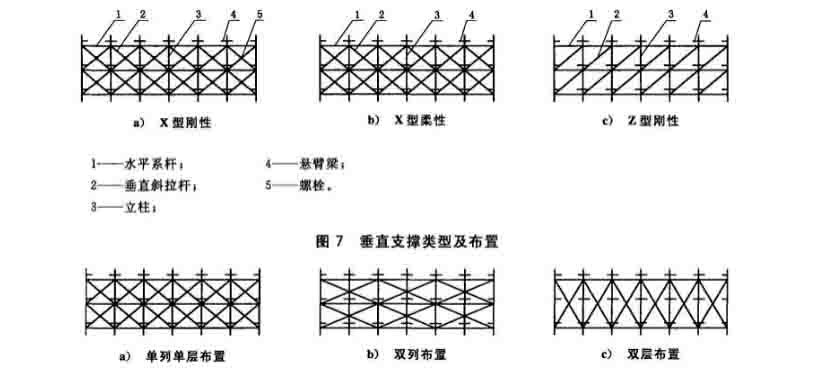

牛腿式货架垂直支撑结构
垂直支撑有X 型刚性、X 型柔性和Z 型刚性三种类型，自动化立体仓库牛腿式货架的垂直支撑在长度方向应布满整个货架，每对垂直支撑可跨越1 层或2 层，也可跨越1 列或2 列。
垂直支撑类型及布置
垂直支撑常见布置方式
水平荷载
由货架结构构件的初弯曲、安装偏差、荷载偏心以及储运机械的轻度碰撞等因素所引起的水平力。
水平载荷分别沿货架结构x 方向、y 方向两个主方向作用于横梁（或悬臂梁）与立柱的连接节点处。水平荷载可取为由横梁(或悬臂梁)传至该节点的全部恒荷载与最大活荷载之和的1.5%。
自动化立体仓库货架的水平荷载还应考虑满荷载下堆垛机货叉伸叉时，由于偏载产生的对货架的作用力。堆垛机作业时对货架产生的水平作用力F可按如下公式计算：
F=k·G·（l/h）
式中：
k----加权系数，可取1.2~1.5；
G----货物单元的额定荷载，单位为千克（kg）；
l----货叉伸叉长度，单位为毫米（mm）
h----堆垛机高度，单位为毫米（mm）
